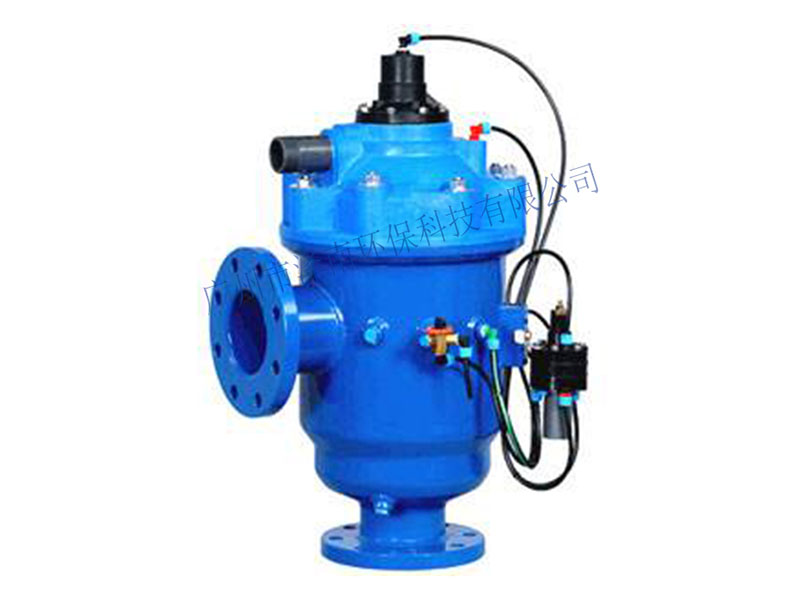

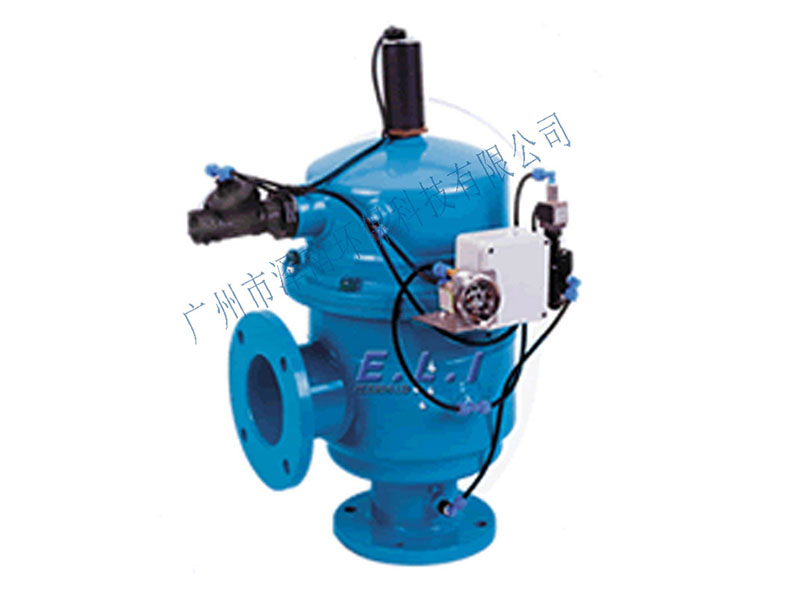

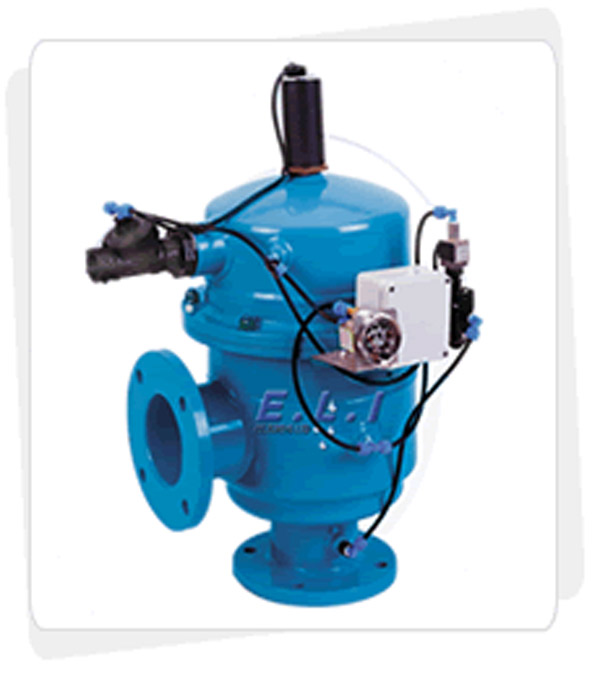

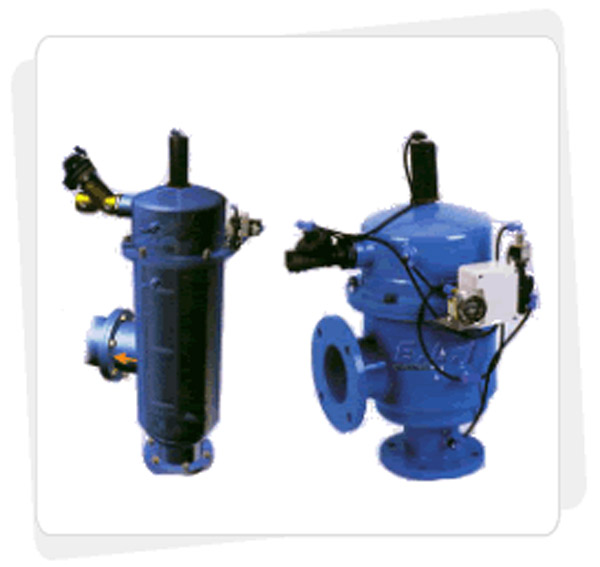

AF200系列經濟型水動過濾器

簡單、緊湊的結構:占地面積小，安裝維護簡單

節約用水(4"以下過濾器自清洗耗水8升/次，4S 8"過濾器25升/次)

單臺處理水量:10 200m/h

最小工作壓力:2bar(30psi)

最大工作壓力:10bar(150psi),16bar

過濾器清潔時的壓力損失:0.1bar(2psi)

最高工作水溫:65C(149°F)

過濾精度范圍:25-400微米

自清洗所需水量:2-4"過濾器，-8升;4S-8"過濾器，-25升

自清洗時間:5秒鐘

自清洗控制方式:壓差、時間及手動

電控方式:直流12V;交流24V

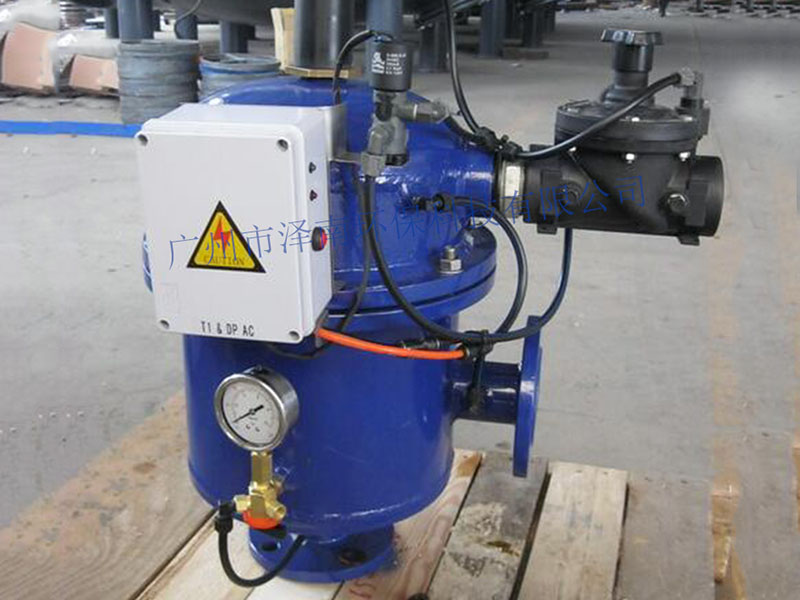

過濾器自清洗完全依靠系統管線內的水壓,無需外部動力

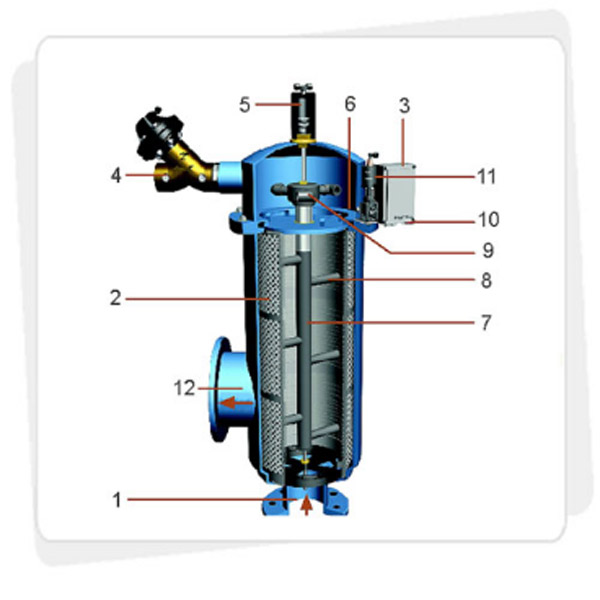

1入水口

2細濾網

3電子控制單元

4反沖洗閥

5

液壓活塞

6 液壓馬達室

7 吸污管

8 吸嘴

9 液壓馬達

10 壓差表

11 電磁閥

12 出水口

原理概述

此系列的經濟型水動過濾器，結合高品質過濾的優勢和自清潔功能，從不同水源(污水，水庫，河流，湖泊，等)為客戶提供持續的供水。該過濾器可在工業。市政和灌溉應用方面投入廣泛的使用。其主要部件是一個由不銹鋼制成的具有較大開放面積的濾網，以承受高污負荷和壓力。當過濾器的壓差(△P)達到預設值[0.5bar (7psi)]時，將進行自清潔。排污閥打開，壓力通過液壓塞釋放，水流通過排污閥排出。液壓馬達室和吸污管內部的壓力大幅降低，液壓馬達帶動吸污管及吸嘴進行旋轉并垂直移動，通過吸嘴將污物吸出，清潔整個濾網的內壁。沖洗過程需要5秒。過程結束時，排污閥關閉，過濾器為潔凈狀態。在整個清洗過程中供水不間斷。

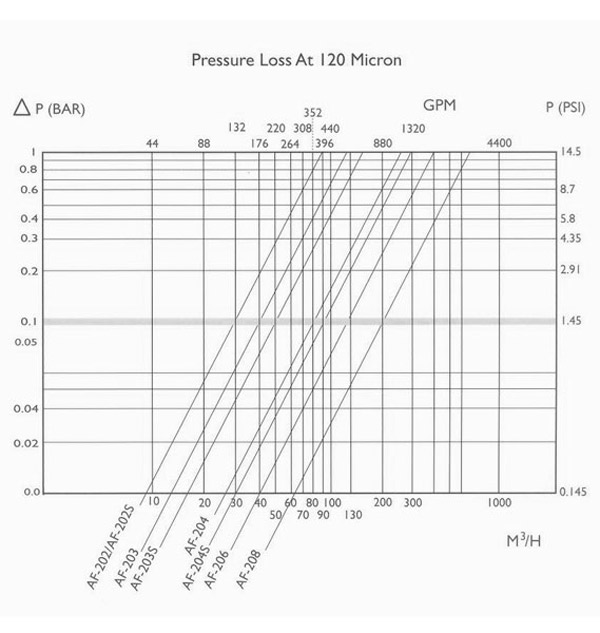

壓損表

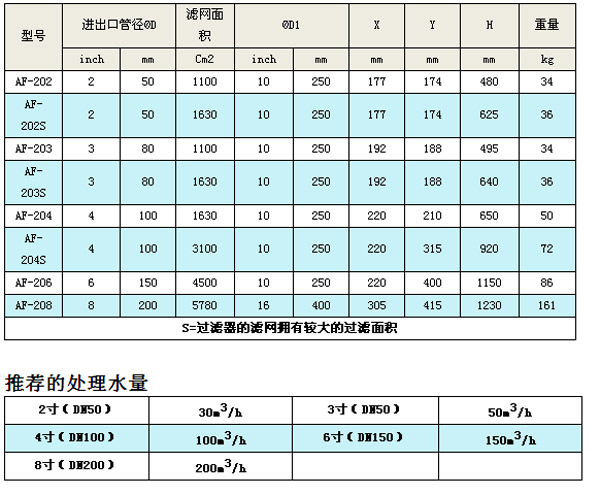

技術參數

配置清單
